EtherChannel est une fonctionnalité essentielle pour regrouper plusieurs liaisons physiques en une seule liaison logique afin d’améliorer la bande passante et la redondance. Cisco propose une implémentation robuste de cette technologie, idéale pour les réseaux de grande envergure. Dans cet article, nous allons explorer en détail EtherChannel Cisco, ainsi que la configuration étape par étape de cette technologie sur les commutateurs Cisco.
Qu’est-ce qu’EtherChannel ?
EtherChannel permet de combiner jusqu’à huit liaisons physiques en une seule liaison logique. Cela offre des avantages significatifs, notamment une meilleure utilisation de la bande passante et une redondance améliorée. Si une des liaisons physiques tombe en panne, les autres continuent de fonctionner, assurant ainsi une résilience accrue du réseau.
Avantages d’EtherChannel
- Amélioration de la bande passante : Plusieurs liaisons fonctionnent comme une seule, augmentant ainsi le débit global.
- Redondance : En cas de défaillance d’une liaison physique, le trafic est automatiquement redirigé vers une autre liaison disponible.
- Simplicité de la configuration : Une fois configuré, EtherChannel est traité comme une seule interface logique, simplifiant la gestion du réseau.
Pourquoi utiliser EtherChannel ?
Quel est le statut de l’EtherChannel en cas de panne ?
Comment accéder à l’interface d’un switch Cisco ?
Comment sécuriser les ports d’un switch Cisco ?
Modes de fonctionnement d’EtherChannel Cisco
Il existe plusieurs méthodes pour former un EtherChannel sur les appareils Cisco :
- Mode manuel (On) : Ce mode crée un EtherChannel sans utiliser de protocole d’agrégation. Les deux côtés doivent être configurés manuellement pour être compatibles.
- PAgP (Port Aggregation Protocol) : Protocole Cisco propriétaire qui négocie automatiquement la création d’EtherChannel.
- LACP (Link Aggregation Control Protocol) : Norme ouverte, similaire à PAgP, mais compatible avec des équipements d’autres fournisseurs.

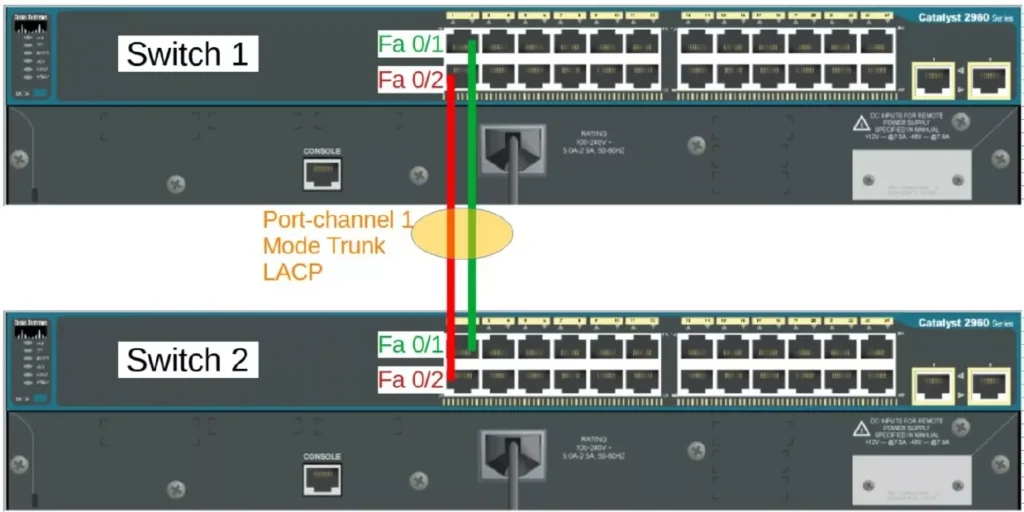

Étude de cas : Configuration EtherChannel avec LACP
Dans cette étude de cas, nous allons configurer un EtherChannel sur un switch Cisco en utilisant le protocole LACP (Link Aggregation Control Protocol). Nous passerons par toutes les étapes de la configuration, vérifierons les résultats attendus, et commenterons chaque sortie pour mieux comprendre ce qui se passe.
Objectif
L’objectif est de configurer un EtherChannel en utilisant LACP sur deux interfaces d’un switch Cisco (GigabitEthernet0/1 et GigabitEthernet0/2), puis de vérifier son bon fonctionnement et de procéder au dépannage si nécessaire.
Configuration de l’EtherChannel
1. Accéder au mode de configuration globale
Switch> enable
Switch# configure terminal
Commentaire :
Ces commandes permettent d’entrer en mode privilégié (enable), puis de passer en mode de configuration globale (configure terminal), où toutes les modifications peuvent être effectuées.
2. Sélectionner les interfaces à agréger
Nous allons agréger les interfaces GigabitEthernet0/1 et GigabitEthernet0/2 dans un groupe EtherChannel avec le protocole LACP.
Switch(config)# interface range gigabitethernet0/1 - 2
Commentaire :
La commande interface range nous permet de configurer simultanément plusieurs interfaces. Ici, nous sélectionnons les interfaces Gi0/1 et Gi0/2.
3. Configurer LACP sur ces interfaces
Le mode « active » permet à LACP de négocier l’agrégation avec les autres équipements.
Switch(config-if-range)# channel-group 1 mode active
Switch(config-if-range)# exit
Commentaire :
La commande channel-group 1 mode active crée un groupe EtherChannel avec le numéro 1, et configure LACP en mode « active », ce qui permet au switch de négocier la formation du groupe avec les autres équipements. La commande exit permet de sortir du mode de configuration des interfaces.
4. Créer une interface logique pour le groupe EtherChannel
Une fois les interfaces physiques configurées, nous créons une interface logique pour le groupe EtherChannel.
Switch(config)# interface port-channel 1
Commentaire :
Cette commande crée l’interface logique Port-channel 1 qui représentera le groupe EtherChannel.
5. Configurer le VLAN Trunking sur l’interface
Si vous avez besoin de passer plusieurs VLANs sur l’EtherChannel, activez le mode trunk.
Switch(config-if)# switchport mode trunk
Commentaire :
Le mode trunk est activé sur l’interface Port-channel 1, permettant le passage de multiples VLANs. Cela est essentiel si l’EtherChannel doit transporter plusieurs types de trafic VLAN.
Vérification de la configuration
Une fois la configuration terminée, il est crucial de vérifier que tout fonctionne correctement.
1. Vérification du statut de l’EtherChannel
Utilisez la commande suivante pour voir un résumé de la configuration et l’état des interfaces.
Switch# show etherchannel summary
Résultat attendu :
Group Port-channel Protocol Ports
------+-------------+-----------+---------------------------------------------
1 Po1(SU) LACP Gi0/1(P) Gi0/2(P)
Commentaire :
- Po1(SU) indique que le groupe EtherChannel est actif et utilisé (S = Layer 2, U = utilisé).
- Gi0/1(P) et Gi0/2(P) montrent que les interfaces GigabitEthernet0/1 et 0/2 sont dans l’état « P » (Passive), ce qui signifie qu’elles sont membres du groupe EtherChannel et fonctionnent correctement.

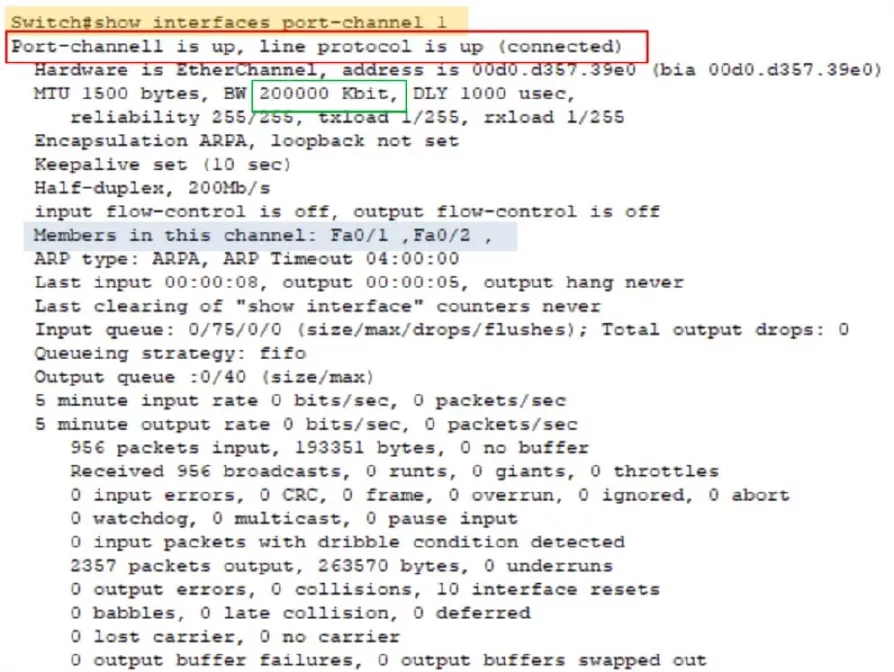

2. Vérification détaillée de l’interface EtherChannel
Pour des informations plus détaillées sur l’interface logique Port-channel 1, utilisez la commande suivante.
Switch# show interfaces port-channel 1
Résultat attendu :
Port-channel1 is up, line protocol is up (connected)
Hardware is EtherChannel, address is xxxx.xxxx.xxxx (bia xxxx.xxxx.xxxx)
Commentaire :
- Port-channel1 is up, line protocol is up (connected) : L’interface
Port-channel 1est opérationnelle et connectée, ce qui confirme que l’EtherChannel est correctement configuré et fonctionne. - Hardware is EtherChannel indique que le matériel sous-jacent est configuré pour l’agrégation de liens.
Dépannage
Si quelque chose ne fonctionne pas comme prévu, vous pouvez utiliser les commandes suivantes pour identifier et résoudre les problèmes.
1. Vérification de l’état des interfaces physiques
Si une interface ne fonctionne pas, utilisez cette commande pour vérifier l’état de chaque interface membre du groupe.
Switch# show interfaces status
Résultat attendu :
Port Name Status Vlan Duplex Speed Type
Gi0/1 - connected 10 full 1000 10/100/1000BaseTX
Gi0/2 - connected 10 full 1000 10/100/1000BaseTX
Po1 - connected trunk full 1000 --
Commentaire :
- Gi0/1 et Gi0/2 sont connectées, avec un duplex intégral et une vitesse de 1000 Mbps, ce qui signifie que les interfaces fonctionnent correctement.
- Po1 est également connectée en mode trunk, ce qui indique que l’interface logique fonctionne comme prévu.
2. Vérification des logs
Consultez les logs du système pour identifier les erreurs.
Switch# show log
Résultat attendu :
Sep 5 12:00:00.123: %LINK-3-UPDOWN: Interface GigabitEthernet0/1, changed state to up
Sep 5 12:00:01.456: %LINK-3-UPDOWN: Interface GigabitEthernet0/2, changed state to up
Sep 5 12:00:05.789: %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to up
Sep 5 12:00:06.012: %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/2, changed state to up
Sep 5 12:00:10.345: %EC-5-LACP: Channel-group 1 created with GigabitEthernet0/1, GigabitEthernet0/2
Sep 5 12:00:15.678: %EC-5-LACP: Port-channel 1 is up and operational
Commentaire :
Ces logs montrent les événements clés pendant la configuration :
- %LINK-3-UPDOWN et %LINEPROTO-5-UPDOWN indiquent que les interfaces Gi0/1 et Gi0/2 sont passées à l’état « up », confirmant qu’elles sont actives.
- %EC-5-LACP confirme la création du groupe EtherChannel et l’activation de l’interface
Port-channel 1.
Conclusion
Cette configuration d’EtherChannel avec LACP est essentielle pour améliorer la bande passante et la redondance réseau. Le suivi des étapes de configuration, vérification et dépannage est crucial pour assurer une bonne connectivité et un fonctionnement optimal du réseau.
Bonnes pratiques pour la configuration d’EtherChannel
- Assurez-vous que les paramètres des interfaces (comme la vitesse et le duplex) sont identiques sur toutes les interfaces avant de les agréger.
- Utilisez LACP pour assurer la compatibilité avec les équipements non-Cisco.
- Testez toujours la configuration avec des commandes de vérification pour vous assurer que l’agrégation fonctionne comme prévu.
Conclusion
La configuration d’EtherChannel Cisco est une étape clé pour optimiser la performance et la résilience des réseaux d’entreprise. En suivant ces étapes de configuration, vous pouvez facilement augmenter la bande passante et assurer une redondance fiable. N’oubliez pas de toujours vérifier votre configuration et d’utiliser les bonnes pratiques pour éviter les problèmes potentiels.
